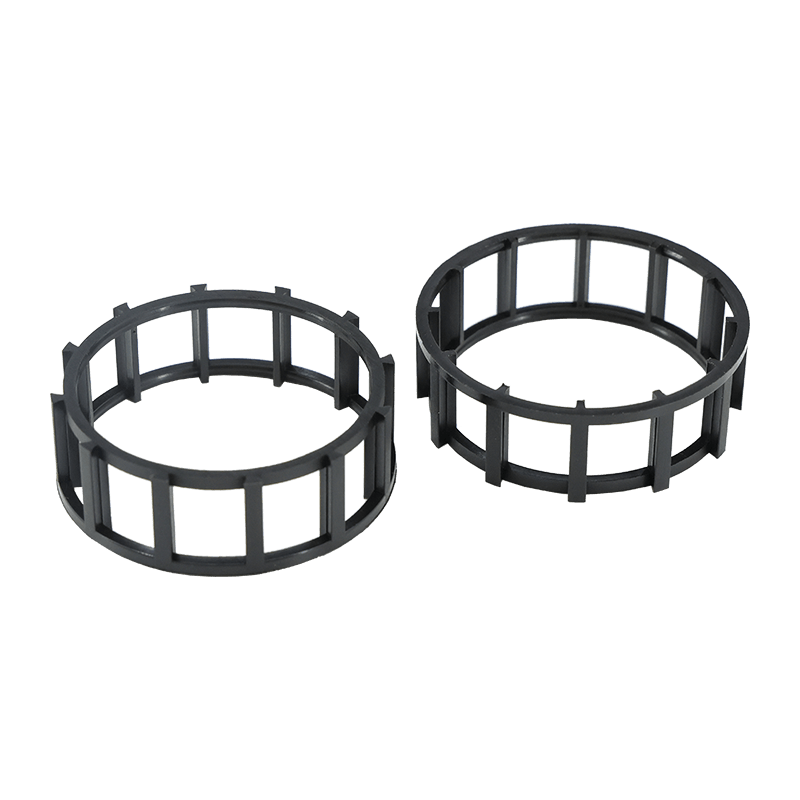

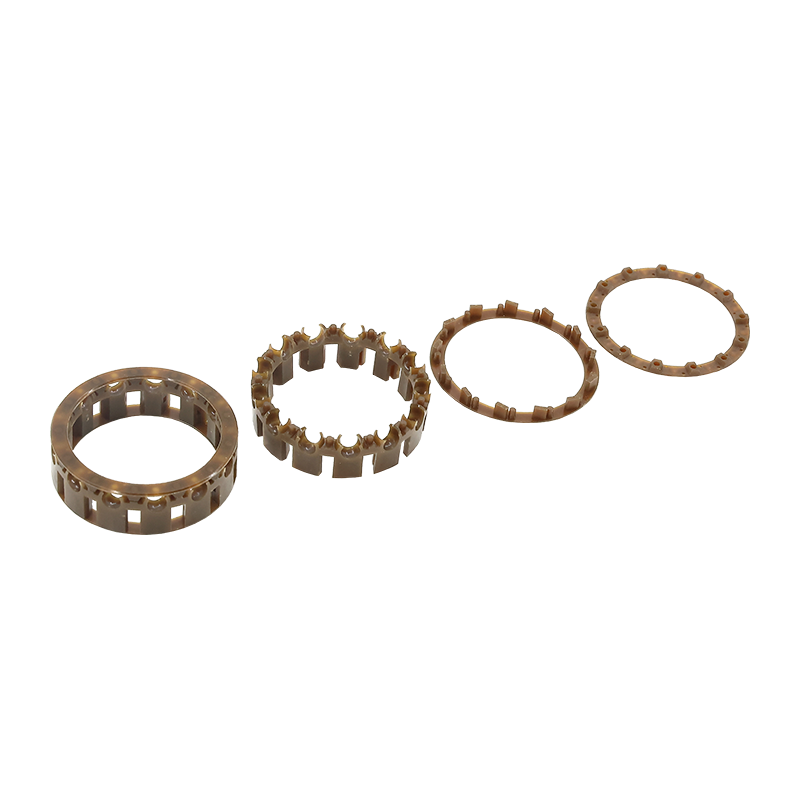

قفص الأسطوانات الدوارة

تصميم حلقة التوجيه للاحتفاظ بالأسطوانة الأسطوانية عالية السرعة

أقفاص أسطوانية تواجه تحديًا فريدًا للاحتفاظ لأن البكرات تتمتع بمساحة سطح تلامس كبيرة ضد جدران الجيب، كما أن قوة الطرد المركزي عند سرعات الدوران الأعلى تدفع البكرات للخارج مقابل أرض الجيب الخارجية بقوة أكبر بكثير من تصميمات محمل الكرة. هندسة حلقة التوجيه، وهي بنية الحافة المرتفعة التي تحافظ على محاذاة البكرات محوريًا داخل القفص، تحتاج إلى تحديد أبعادها مع خلوص شعاعي كافٍ لاستيعاب هذه القوة الخارجية دون توليد ضغط تلامس مفرط يؤدي إلى تسريع التآكل الموضعي. عادةً ما يتحقق المصنعون من صحة خلوص حلقة التوجيه من خلال اختبار الدوران عالي السرعة الفعلي بدلاً من الاعتماد فقط على حسابات الخلوص الثابت، نظرًا لأن التحميل الديناميكي بالطرد المركزي يتصرف بشكل مختلف عن الافتراضات المستخدمة في صيغ التصميم الأساسية.

عرض أرض الجيب والتحكم في انحراف الأسطوانة

تحمل مساحة الأرض بين جيوب البكرات المتجاورة في القفص الأسطواني معظم الحمل الهيكلي المنقول بين البكرات أثناء التشغيل. يزيد عرض الأرض غير الكافي من خطر تشوه جدار الجيب بمرور الوقت، خاصة في ظل ظروف تحميل الصدمات الشائعة في تطبيقات علبة التروس وتطبيقات المخفضات الصناعية. وفي الوقت نفسه، تعمل مساحات الأرض الواسعة للغاية على تقليل عدد البكرات التي تتلاءم مع غلاف محمل معين، مما يقلل من سعة الحمولة الإجمالية. عادةً ما يتضمن العثور على عرض الأرض الأمثل تحليل إجهاد العناصر المحدودة على هندسة الجيب المحددة بدلاً من تطبيق نسبة ثابتة عبر أحجام المحامل المختلفة، نظرًا لأن نسبة طول الأسطوانة إلى القطر تؤثر بشكل كبير على كيفية تركيز الحمل عند حواف الجيب.

مقارنة بناء القفص من النوع المفاجئ والمثبت من قطعتين

أقفاص أسطوانية يتم إنتاجها في كل من التصميمات المجمعة من قطعة واحدة والمجموعات المكونة من قطعتين المرتبطة بمسامير أو اللحام بالموجات فوق الصوتية، ويؤثر الاختيار بين هذه الأساليب على كل من تكلفة التصنيع والموثوقية الهيكلية على المدى الطويل في ظل ظروف تشغيل مختلفة.

بالنسبة لأقطار الأسطوانة الأكبر حيث يتطلب التصميم المفاجئ من قطعة واحدة ثنيًا مفرطًا في جدار الجيب أثناء إدخال الأسطوانة، يصبح البناء المكون من قطعتين ضروريًا بغض النظر عن تكلفة التجميع الإضافية. يجب على المشترين التأكد من طريقة الربط التي يستخدمها المورد لنطاق حجم التحمل المحدد الخاص بهم وطلب بيانات اختبار الكلال على المفصل نفسه، نظرًا لأن هذه غالبًا ما تكون أضعف نقطة هيكلية في القفص المكون من قطعتين بدلاً من جدران الجيب.

عدم تطابق التمدد الحراري بين القفص ومواد الإسكان

تتمتع الأقفاص البلاستيكية بمعامل تمدد حراري أعلى بكثير من الأسطوانات الفولاذية والمجاري المائية التي تعمل جنبًا إلى جنب، الأمر الذي يصبح أحد الاعتبارات المهمة في التصميم في التطبيقات ذات نطاقات واسعة من درجات حرارة التشغيل، مثل المعدات الصناعية الخارجية أو الأنظمة القريبة من آلات توليد الحرارة.

• يمكن أن يتقلص خلوص الجيب المحسوب في درجة حرارة الغرفة بشكل غير متوقع في درجات حرارة التشغيل المرتفعة، مما يزيد من الاحتكاك وتراكم الحرارة في دورة التركيب
• يتغير أيضًا قطر حلقة التوجيه الملائم لسباق المحامل مع درجة الحرارة، وقد لا يتم حساب الخلوص المحسوب فقط في الظروف المحيطة عبر نطاق درجة حرارة الخدمة الكاملة
• يؤدي تقوية الألياف الزجاجية إلى تقليل معامل التمدد الحراري مقارنة بالراتنجات غير المملوءة، مما يجعل التركيبات المملوءة مفضلة بشكل عام للتطبيقات ذات نطاق واسع من درجات الحرارة
• يجب التحقق من أبعاد تصميمات الأقفاص المخصصة لكل من التشغيل المستمر البارد ودرجات الحرارة المرتفعة عند درجات الحرارة القصوى، وليس فقط عند درجة حرارة التشغيل الاسمية

إن طلب بيانات الأبعاد عند الحد الأدنى والحد الأقصى لدرجات حرارة التشغيل المحددة، وليس فقط عند درجة حرارة الغرفة، يعطي صورة أوضح عما إذا كان تصميم قفص معين سيحافظ على الخلوص المناسب عبر النطاق الكامل الذي سيواجهه التطبيق بالفعل.

ضوابط عملية المصنع التي تؤثر على تناسق الدفعة إلى الدفعة

بالنسبة لمشتري OEM الذين يقدمون طلبات متكررة عبر عمليات إنتاج متعددة، فإن اتساق عملية صب مورد القفص مهم بقدر جودة العينة الأولية، نظرًا لأن الانحراف في معلمات العملية بمرور الوقت يمكن أن يؤدي إلى اختلاف الأبعاد الذي يجتاز فحص الدفعة الفردية ولكنه يسبب مشاكل تراكمية ملائمة عبر قاعدة مثبتة أكبر.

• وقت تجفيف الراتينج والتحكم في درجة الحرارة قبل القولبة، نظرًا لأن محتوى الرطوبة غير المتناسق في النايلون المسترطب يؤثر بشكل مباشر على ثبات الأبعاد من اللقطة إلى اللقطة
• معايرة نظام التحكم في درجة حرارة القالب، يتم فحصها على فترات زمنية محددة وليس فقط عند التأهيل الأولي للأدوات
• تتبع الاتساق من تجويف إلى تجويف في الأدوات متعددة التجاويف، نظرًا لأن التجاويف الفردية يمكن أن تنحرف عن نطاق التسامح بشكل مستقل عن بعضها البعض خلال عمليات الإنتاج الممتدة
• رسم إحصائي للتحكم في العمليات على الأبعاد الرئيسية عبر دفعات الإنتاج، بدلاً من الاعتماد فقط على نقاط فحص المادة الأولى والتفتيش النهائي

إن المصانع التي تشارك بيانات اتجاه SPC عبر مجموعات الإنتاج، بدلاً من مجرد ملخصات فحص النجاح/الفشل، تمنح المشترين رؤية أفضل بكثير حول ما إذا كانت عملية المورد مستقرة حقًا أو مجرد اجتياز الفحص من خلال تفاوتات القبول الأوسع. يصبح هذا التمييز مهمًا بشكل خاص للمشترين الذين يقومون بدمج الأقفاص في خطوط التجميع الآلية مع تسامح محدود للاختلاف من جزء إلى جزء.
